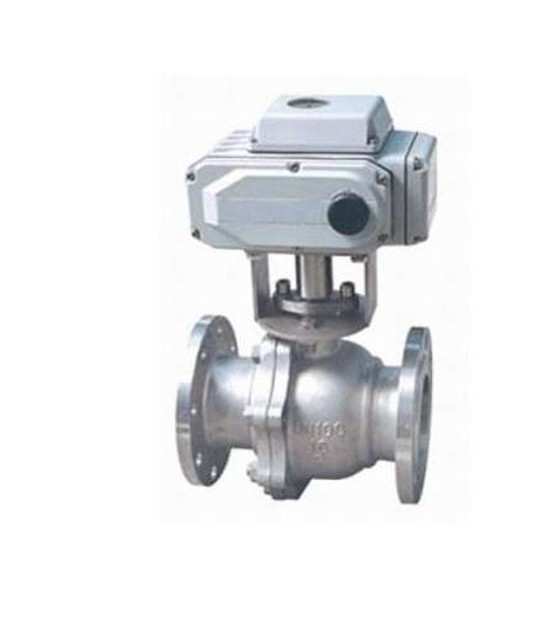

一，上海栓高不锈钢电动球阀产品
|
产品名称：
|
电动不锈钢球阀
|
|
产品型号：
|
Q941F
|
|
产品口径：
|
DN15-500
|
|
产品压力：
|
1.0-4.0Mpa
|
|
产品材质：
|
铸钢、不锈钢、合金钢等
|
|
联系电话：
|
021-66358043 。 13524123461 。 QQ ：597574072
|
上海栓高阀门产品制造标准安照中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海栓高阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
Q941F 型 PN16，PN25，PN32,PN40 ,法兰连接浮动软密封电动球阀：电动驱动、法兰连接形式、浮动球直通式，密封形式采用软密封、阀座密封面材料为氟塑料，公称压力 PN16~PN63、公称尺寸 DN15~DN200、适用温度为 -28~300℃，阀体材料为碳素钢或不锈钢。
上海栓高Q941F 型 PN16~PN63 法兰连接浮动软密封电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由 DCL 系列精小型电动执行器（也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。
二，上海栓高电动球阀产品性能参数
|
栓高Q941F 型 PN16~PN63 法兰连接浮动软密封电动球阀主要性能参数
|
|
型号
|
PN
|
工作压力 / MPa
|
适用温度 / ℃
|
适用介质
|
|
Q941F-16C
|
16
|
1.6
|
-28~300
|
水、蒸汽、油品等
|
|
Q941F-25
|
25
|
2.5
|
|
Q941F-40
|
40
|
4.0
|
|
Q941F-63
|
63
|
6.3
|
|
Q941F-16P
|
16
|
1.6
|
硝酸等腐蚀性介质
|
|
Q941F-25P
|
25
|
2.5
|
|
Q941F-40P
|
40
|
4.0
|
|
Q941F-63P
|
63
|
6.3
|
|
Q941F-16R
|
16
|
1.6
|
|
Q941F-25R
|
25
|
2.5
|
|
Q941F-40R
|
40
|
4.0
|
|
Q941F-63R
|
63
|
6.3
|
三，上海栓高电动球阀产品零部件材料
|
栓高Q941F 型 PN16~PN63 法兰连接浮动软密封电动球阀零部件材料
|
|
型号
|
材料
|
|
|
阀体
|
球体、阀杆
|
密封圈
|
填料、垫圈
|
|
|
Q941F-16C
|
WCB
|
2Cr13
|
聚四氟乙烯
|
V形聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨缠绕垫
|
|
|
Q941F-25
|
|
|
Q941F-40
|
|
|
Q941F-63
|
|
|
Q941F-16P
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
|
Q941F-25P
|
|
|
Q941F-40P
|
|
|
Q941F-63P
|
|
|
Q941F-16R
|
CF8 (304)
|
0Cr18Ni9 (304)
|
|
|
Q941F-25R
|
|
|
Q941F-40R
|
|
|
Q941F-63R
|
|
Q941F (PN16) 型法兰连接浮动软密封电动球阀产品外形及结构尺寸
|
栓高Q941F (PN16) 型法兰连接浮动软密封电动球阀外形及结构尺寸 (mm)
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4×ø14
|
|
20
|
140
|
105
|
75
|
55
|
14
|
4×ø14
|
|
25
|
150
|
115
|
85
|
65
|
14
|
4×ø14
|
|
32
|
165
|
135
|
100
|
78
|
16
|
4×ø18
|
|
40
|
180
|
145
|
110
|
85
|
16
|
4×ø18
|
|
50
|
200
|
160
|
125
|
100
|
16
|
4×ø18
|
|
65
|
220
|
180
|
145
|
120
|
18
|
4×ø18
|
|
80
|
250
|
195
|
160
|
135
|
20
|
8×ø18
|
|
100
|
280
|
215
|
180
|
155
|
20
|
8×ø18
|
|
125
|
320
|
245
|
210
|
185
|
22
|
8×ø18
|
|
150
|
360
|
280
|
240
|
210
|
24
|
8×ø23
|
|
200
|
400
|
335
|
295
|
265
|
26
|
12×ø23
|
Q941F (PN25) 型法兰连接浮动软密封电动球阀产品外形及结构尺寸
|
栓高Q941F (PN25) 型法兰连接浮动软密封电动球阀外形及结构尺寸 (mm)
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4×ø14
|
|
20
|
140
|
105
|
75
|
55
|
16
|
4×ø14
|
|
25
|
150
|
115
|
85
|
65
|
16
|
4×ø14
|
|
32
|
165
|
135
|
100
|
78
|
18
|
4×ø18
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4×ø18
|
|
50
|
200
|
160
|
125
|
100
|
20
|
4×ø18
|
|
65
|
220
|
180
|
145
|
120
|
22
|
8×ø18
|
|
80
|
250
|
195
|
160
|
135
|
22
|
8×ø18
|
|
100
|
280
|
230
|
190
|
160
|
24
|
8×ø23
|
|
125
|
320
|
270
|
220
|
188
|
28
|
8×ø25
|
|
150
|
360
|
300
|
250
|
218
|
30
|
8×ø25
|
|
200
|
400
|
360
|
310
|
278
|
34
|
12×ø25
|
|
