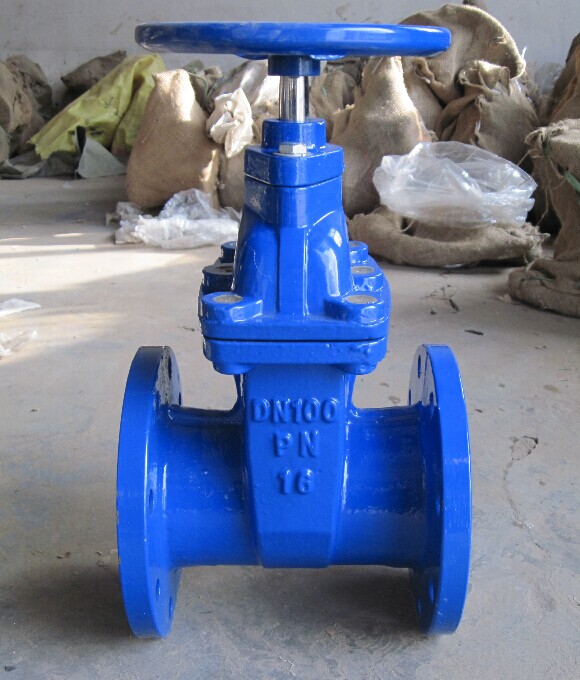

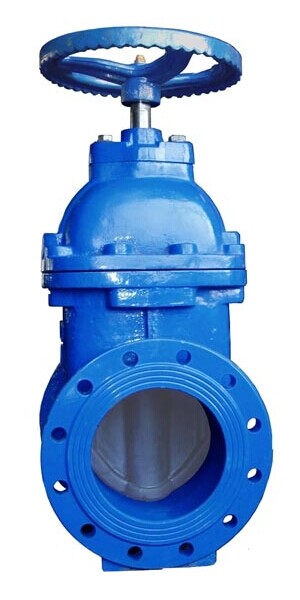

一，上海栓高暗杆软密封闸阀产品简介：
|
产品名称：
|
弹性座封闸阀
|
|
产品型号：
|
Z45X、RVHX
|
|
产品口径：
|
DN50～DN600
|
|
产品压力：
|
0.6～6.4MPa
|
|
产品材质：
|
铸铁、铸钢、不锈钢等
|
|
联系电话：
|
021-66358043 QQ 597574072
|
上海栓高阀门产品生产标准按照：中国GB、机械部JB、化工标准HG、德标DIN、日本JIS、JPI、英标BS，美标API、ANSI、生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海栓高阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
二，上海栓高弹性座封闸阀产品介绍：
长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象，阀门供应网引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀，克服了一般闸阀密封不良，生锈等缺陷，弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。
弹性座封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。暗杆弹性座封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。软密封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。
开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程〉来确定。
弹性座封闸阀的工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；软密封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。
三，上海栓高软密封闸阀应用范围：
弹性座封闸阀特别适用于生活饮用水系统、食品医药行业、工业给排水及污水处理、天燃气与煤气等，软密封闸阀也可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上。
结构特点：
平底式阀座
软密封闸阀底部采用全流域直通式设计，无滞流凹腔结构，确保流体畅通，也不会对介质造成二次污染。
全包覆闸板
闸板采用球铁QT500-7骨架整体包覆高性能橡胶，成熟的硫化技术和先进的硫化工艺，彻底将闸板铁芯与流体隔离。包覆紧密可靠，其结合强度符合DVGW要求，即使受到频繁的挤压应力橡胶也不会脱落。
阀杆螺母与闸板两体式结构，保证足够自由度，启闭灵活并无卡阻现象。
可靠的上密封
阀杆与顶盖间的上密封，采用“内3外2”共五道“O”型密封圈结构，与传统闸阀的填料密封结构相比，密封紧密可靠，磨擦阻力大幅减小。
防腐性能
壳体（球铁QT500-7）内外表面静电喷涂环氧树脂粉末，涂层均匀牢固，绝不露铁； 中腔连接螺栓顶部封胶，隔绝螺栓与环境的接触，以防腐蚀。
食品级卫生要求
闸阀内腔喷涂无毒环氧树脂粉末，符合DVGW标准（德国），远高于GB/T17219要求； 阀杆、阀杆螺母等内件采用不锈钢或青铜，不受水腐蚀； 包覆橡胶符合饮用水卫生标准
四，栓高弹性座封闸阀的操作机构
弹性座封闸阀操作时的启闭方向，一律应顺时针关闭。
由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200－600转内。
为了便于一个人的启闭操作，在管道工压状况下，最大启闭力矩宜为240N-m。
弹性座封闸阀启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。
五，栓高软密封闸阀零件材料与工况：
|
序号NO
|
零件号码Number
|
零件名称Name
|
材质Material
|
|
1
|
RV-01
|
阀体
|
球墨铸铁、灰铸铁
|
|
2
|
RV-02
|
密封圈
|
NBR
|
|
3
|
RV-03
|
阀盖
|
球墨铸铁、灰铸铁
|
|
4
|
RV-04
|
O-RING
|
NBR
|
|
5
|
RV-05
|
防尘罩
|
NBR
|
|
6
|
RV-06
|
固定螺栓
|
钢制或镀锌螺栓
|
|
7
|
RV-07
|
传动帽
|
球墨铸铁、灰铸铁
|
|
8
|
RV-08
|
阀门
|
球墨铸铁外覆EPDNM或NBR
|
|
9
|
RV-09
|
铜螺母
|
青铜
|
|
10
|
RV-10
|
阀杆
|
2Cr13
|
|
11
|
RV-11
|
螺栓
|
钢制或镀锌螺栓
|
|
12
|
RV-12
|
O-RING
|
NBR
|
|
13
|
RV-13
|
止推轴承
|
青铜
|
|
14
|
RV-14
|
O-RING
|
NBR
|
|
15
|
RV-15
|
轴盖
|
球墨铸铁、灰铸铁
|
|
16
|
RV-16
|
螺栓
|
镀锌螺栓
|
|
17
|
RV-17
|
手轮
|
灰铸铁
|
弹性座封闸阀外形连接尺寸及重量：
|
产品代号
|
公称通径
|
L
|
D1
|
D2
|
D3
|
Hmax
|
B
|
F
|
N-φd
|
螺栓
|
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
|
RVC(H)X-005
|
50
|
178
|
99
|
125
|
165
|
340
|
19
|
3
|
4-19
|
M16
|
|
RVC(H)X-0065
|
65
|
190
|
118
|
145
|
185
|
370
|
19
|
3
|
4-19
|
M16
|
|
RVC(H)X-0080
|
80
|
203
|
132
|
160
|
200
|
410
|
19
|
3
|
8-19
|
M16
|
|
RVC(H)X-0100
|
100
|
229
|
156
|
180
|
220
|
450
|
19
|
3
|
8-19
|
M16
|
|
RVC(H)X-0125
|
125
|
254
|
184
|
210
|
250
|
480
|
19
|
3
|
8-19
|
M16
|
|
RVC(H)X-0150
|
150
|
267
|
211
|
240
|
285
|
550
|
19
|
3
|
8-23
|
M20
|
|
RVC(H)X-0200
|
200
|
292
|
266
|
295
|
340
|
630
|
20
|
3
|
8-23
|
12-23
|
M20
|
|
RVC(H)X-0250
|
250
|
330
|
319
|
350
|
355
|
405
|
750
|
22
|
3
|
12-23
|
12-28
|
M20
|
M24
|
|
RVC(H)X-0300
|
300
|
356
|
370
|
400
|
410
|
460
|
820
|
24.5
|
4
|
12-23
|
12-28
|
M20
|
M24
|
|
RVC(H)X-0350
|
350
|
381
|
429
|
160
|
470
|
520
|
980
|
26.5
|
4
|
16-23
|
16-28
|
M20
|
M24
|
|
RVC(H)X-0400
|
400
|
406
|
480
|
515
|
525
|
58
|
1010
|
28
|
4
|
16-28
|
16-31
|
M24
|
M27
|
|
RVC(H)X-0450
|
450
|
432
|
530
|
565
|
585
|
640
|
1270
|
30
|
4
|
20-28
|
20-31
|
M24
|
M27
|
|
RVC(H)X-0500
|
500
|
457
|
585
|
620
|
650
|
715
|
1270
|
31.5
|
4
|
20-28
|
20-34
|
M24
|
M30
|
|
RVC(H)X-0600
|
600
|
508
|
685
|
725
|
770
|
810
|
840
|
1390
|
36
|
5
|
20-31
|
20-37
|
M27
|
M33
|
注明：
以上安装尺寸只作参考 本厂如有调整不另行通知 详细请来电咨询。021-66358043
|
