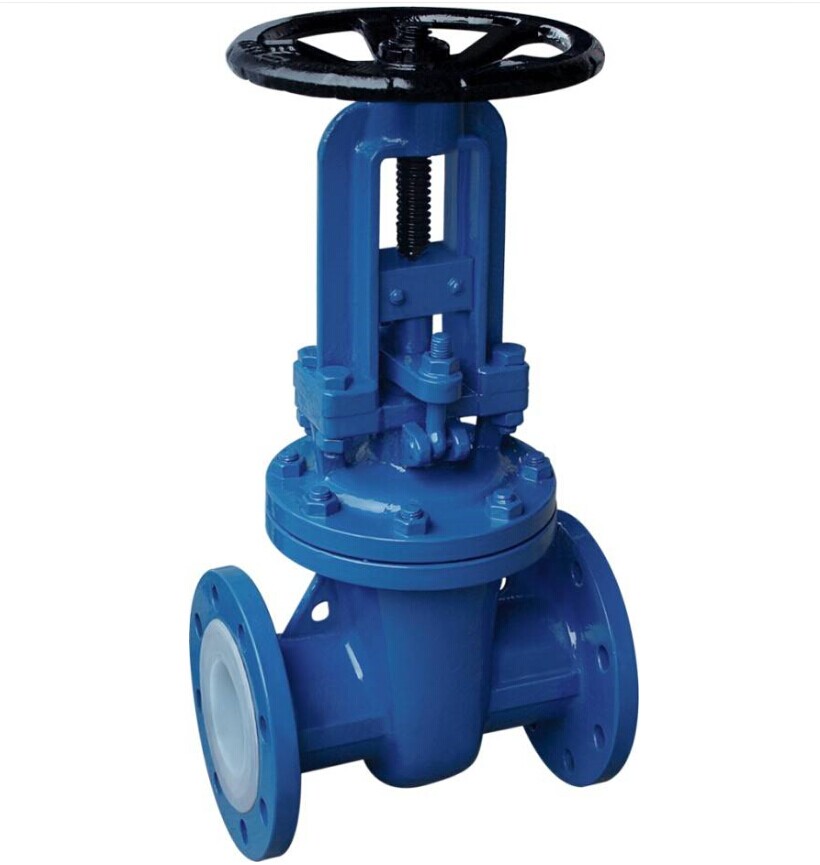

一，上海栓高化工阀门Z41F衬胶闸阀产品



产品名称：	衬胶闸阀
产品型号：	Z41F
产品口径：	DN25～DN500
产品压力：	0.6～2.5MPa
产品材质：	铸铁、铸钢、不锈钢等
联系电话：	021-66358043  56813595

本厂生产阀门按照：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。化工阀门阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。化工阀门工作压力1.0Mpa-50.0Mpa。化工阀门工作温度：-196℃-650℃。化工阀门连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。化工阀门驱动方式：手动、气动、液动、电动。上海栓高阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质化工阀门。

二，上海栓高化工阀门衬胶闸阀产品介绍：
闸阀产品是一种最带见的启闭化工阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，化工阀门衬胶闸阀不允许微量开启在管路中作节流装置用，化工阀门以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬胶闸阀适用在-20℃~/80℃的各种浓度的水、FEP衬氟阀门还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

衬氟闸阀采用的密封副为FEP或其它材料组合，化工阀门磨擦系数小，启闭力矩低；填料采用PTFE标准填料，密封性能好，维修更换方便；带有弹性的闸板，化工阀门可补偿闸板密封与阀座密封面之间楔角偏差，吻合度好，密封效果理想。

三，上海栓高化工阀门衬胶闸阀应用范围：

化工阀门Z41F衬氟闸阀适用在-50℃～80℃的各种浓度的水、FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

阀体有扁体和圆体两种形状：GB国标化工阀门采用圆体，ANSI磅级美标阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体。工作温度：-50℃～150℃ 。

四，上海栓高化工阀门衬胶闸阀结构特点：

1、阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，化工阀门全部名衬FEP（F46）等氟塑料；
2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，化工阀门摩擦系数小，启闭力矩低；
3、填料采用PTFE（F4）标准填料，密封性能好，维护更换方便；
4、带有弹性的闸板，化工阀门可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5、介质可从两侧任意方向通过闸阀，化工阀门适用于介质方向可能改变的管路上作用启闭装置。

A 产品连接件少，整体钢性好。
B 截流速度快。
C 开度限位机构方便，灵活，精确。
D 体形小巧，外形美观。
E 操作简单，省力，维修方便。
F 流体阻力小，密封面受介质的冲蚀小。
G 介质流向不爱限制，不扰流，不降低压力。

衬氟闸阀标准规范：
设计制造标准：GB/T 12234
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

衬氟闸阀零件材料与工况：

1.阀体材质:碳钢、不锈钢。[可选]
2.密封材质:流道全衬四氟。
3.填料: PTFE。
4.阀杆材质:不锈钢304、不锈钢316、不锈钢2cr13。
